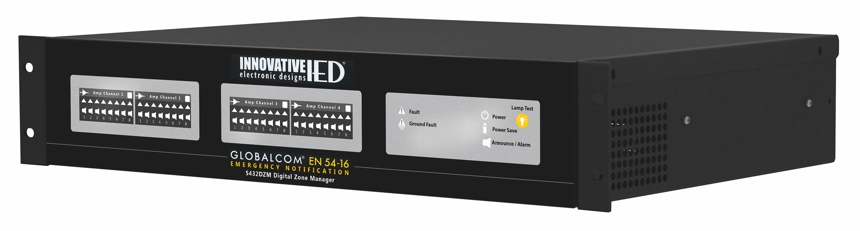

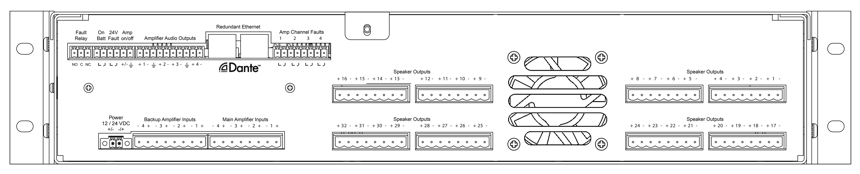

IED5432DZM :: Digitaler Zonenmanager
Beschreibung
Der IED5432DZM Digitale Zonenmanager bearbeitet und verwaltet bis zu 32 zugewiesene Rufzonen des IED5400ACS Announcement Control Systems. Er liefert Audiosignale an paarweise verbundene 4-Kanal Verstärker. Jeder der vier Audio-Ausgänge verfügt über DSP zur Entzerrung (Hoch- und Tiefpassfilter, bis zu 40 ms Delay sowie einen 7-Band parametrischen Entzerrer pro Verstärkerkanal). Pro Audiokanal kann der Pegel der Gesamtlautstärke, der Hintergrundmusik, der Durchsage-Lautstärke und der Alarm-Lautstärke geregelt werden.
Der Verstärkerausgang wird an das IED5432DZM zurückgeleitet und danach auf bis zu 8 Lautsprecherlinien verteilt. Jede der 32 Lautsprecherlinien wird überwacht.
Das IED5432DZM schaltet im Falle eines Fehlers bis zu vier Lautsprecherkreise des primären Verstärkers auf einen Havarieverstärker. Es überwacht jeden Signalweg und meldet Fehler an das IED5400ACS.
Das Gerät benötigt 2 HE in einem 19” Gestellschrank. Die Kühlung erfolgt von vorne nach hinten.
Merkmale
- 4 Eingänge X 32 Ausgänge Zone Manager für 4 Gruppen (Banks) von je 8 LS-Ausgängen
- Verteilung von bis zu 500 W pro Kanal auf bis zu 8 Zonen (Kreisrelais)
- 4 Audioeingänge über Dante® Audio Netzwerk
- 2 Ethernet-Schnittstellen für Kabelredundanz
- Havarieumschaltung der angeschlossenen Verstärker
- Überwachung der Verstärker und Lautsprecherkreise
- DSP Signalbearbeitung für 4 Verstärkerkanäle:
- Tief- und Hochpassfilter
- 7-Band Parametrischer EQ
- Bis zu 40 ms Delay
Ausstattung
- Statusanzeigen:
- Fehler (gelb)
- Erdschluss (gelb)
- Ein (grün)
- Stromsparmodus (gelb)
- Durchsage/Alarm (grün/rot)
- Lampen-Testknopf
- Anzeigen für jeden Verstärkerkanal:
- Verstärker Status: Ein (grün), Fehler (gelb) oder Alarm Aktiv (rot)
- LS Leitungsfehler (gelbes Dreieck)
- Havarieverstärker aktiv (grünes Quadrat)
Mechanische/Elektrische Eigenschaften
- Low Power Signalprozessoren für Langlebigkeit und geringste Kühlungsanforderungen
- 12-24 VDC
- 2 HE, 19”
Technische Daten
Die technischen Daten stehen im IED 5400 Katalog zur Verfügung.
