IED5404DZM :: Digitaler Zonenmanager

Sticker EN54-16

Beschreibung

Der IED5404DZM Digitale Zonenmanager bearbeitet und verwaltet 4 zugewiesene Rufzonen des IED5400ACS Announcement Control Systems. Er liefert Audiosignale an paarweise verbundene 4-Kanal Verstärker. Jeder der vier Audio-Ausgänge verfügt über DSP zur Entzerrung (Hoch- und Tiefpassfilter, bis zu 40 ms Delay sowie einen 7-Band parametrischen Entzerrer pro Verstärkerkanal). Pro Audiokanal kann der Pegel der Gesamtlautstärke, der Hintergrundmusik, der Durchsage-Lautstärke und der Alarm-Lautstärke geregelt werden.
2 Sensoreingänge pro Verstärkerkanal ermöglichen eine automatische Lautstärkeanpassung mittels IEDs patentierter Umgebungsgeräuschanalyse.

Der IED5404DZM schaltet im Falle eines Fehlers bis zu 4 Lautsprecherkreise des primären Verstärkers auf einen Havarieverstärker. Er überwacht jeden Signalweg und meldet Fehler an das IED5400ACS.

Das Gerät benötigt 1 HE in einem 19” Gestellschrank. Die Kühlung erfolgt von vorne nach hinten.

Merkmale

  • Verwaltung von bis zu 4 einzelnen Ausgangskanälen
  • 4 Audioeingänge über Dante® Audio Netzwerk
  • 2 Ethernet-Schnittstellen für Kabelredundanz
  • Havarieumschaltung der angeschlossenen Verstärker
  • Überwachung der Verstärker und Lautsprecherkreise
  • Umgebungsgeräuschanalyse und Kompensation über 8 Sensoreingänge
  • DSP Signalbearbeitung für 4 Verstärkerkanäle:
    • Tief- und Hochpassfilter
    • 7-Band parametrischer EQ
    • bis zu 40 ms Delay

Ausstattung

  • Statusanzeigen:
    • Fehler (gelb)
    • Erdschluss (gelb)
    • Ein (grün)
    • Stromsparmodus (gelb)
    • Durchsage/Alarm (grün/rot)
  • Lampen-Testknopf
  • Anzeigen für jeden Verstärkerkanal:
    • Verstärker Status: Ein (grün), Fehler (gelb) oder Alarm Aktiv (rot)
    • LS Leitungsfehler (gelbes Dreieck)
    • Havarieverstärker aktiv (grünes Quadrat)

Mechanische/Elektrische Eigenschaften

  • Low Power Signalprozessoren für Langlebigkeit und geringste Kühlungsanforderungen
  • 12-24 VDC
  • 1 HE, 19”

Technische Daten

Die technischen Daten stehen im IED 5400 Katalog zur Verfügung.

  • IED GLOBALCOM Logo

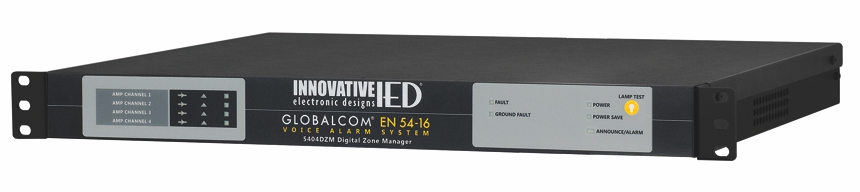

  • IED 5404DZM Vorderansicht
  • IED 5404DZM Rückansicht

Unterlagen

Bez. Bedienungsanleitung und Software nehmen Sie bitte Kontakt zu uns auf.
