OIM :: LWL Umsetzer
DCS-O :: LWL Umsetzer

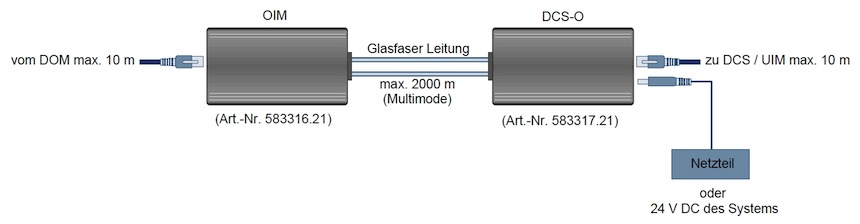

Die Baugruppen dienen zur Verbindung der digitalen Sprechstellen DCS bzw. UIM an DOM4-8 bzw. DOM4-24 über Lichtwellenleiter. Das ermöglicht eine Reichweite von bis zu 2000m. Mit CAT5 ist eine Reichweite bis zu 300m möglich.
LWL Umsetzer OIM
Wird in der Zentrale pro Sprechstelle DCS bzw. UIM mittels CAT5 Kabel an DOM4-8 bzw. DOM4-24 angeschlossen.
Der LWL-Umsetzer OIM ist in ein Gehäuse eingebaut, das direkt an eine Hutschiene auf der Schrankrückwand montiert wird.
LWL Umsetzer DCS-O
Wird an die digitale Sprechstelle DCS bzw. UIM mittels CAT5 Kabel angeschlossen. Zusätzlich wird eine Spannungsversorgung mit 24 Volt benötigt z.B. mittels Steckernetzgerät.
Lichtwellenleiter
Aufgrund der bidirektionalen Datenverbindung werden zwei Lichtwellenleiter benötigt. Die Ankopplung der Lichtwellenleiter erfolgt mit handelsüblichen Steckern Duplex SC.
