SHS-6T2 :: Unsichtbare Deckeneinbau-Lautsprecher

Der SHS-6T2 wurde für Anwendungen entwickelt, in denen herausragende akustische Qualität ohne Einschränkung innenarchitektonischer Ansprüche gefordert ist.

Der Einbaulautsprecher besitzt ein hochwertiges Zweiwege-Design aus einem 4,5-Zoll Tieftöner und einem getrennten Hochtöner. Das akustisch geschlossene Gehäuse erweitert den Bass-Bereich zusätzlich. Dazu kommt
ein für Deckenlautsprecher völlig neues Waveguide-Design: Wenn der Klang die Zweiwege-Wandler verlässt, passiert er ein patentiertes Phase-Plug, das den Klang über einen kreisförmigen Mikrodiffusor nach außen leitet. So wird ein gleichmäßiger Frequenzganz über den äußerst breiten Beschallungsbereich erzeugt. Die sonst häufig typische schlechte Abdeckung direkt unter den Lautsprechern wird minimiert. Dadurch ist der SHS nicht nur bestens für Durchsagen und Hintergrundmusik geeignet, sondern auch für Soundmasking-Anwendungen.

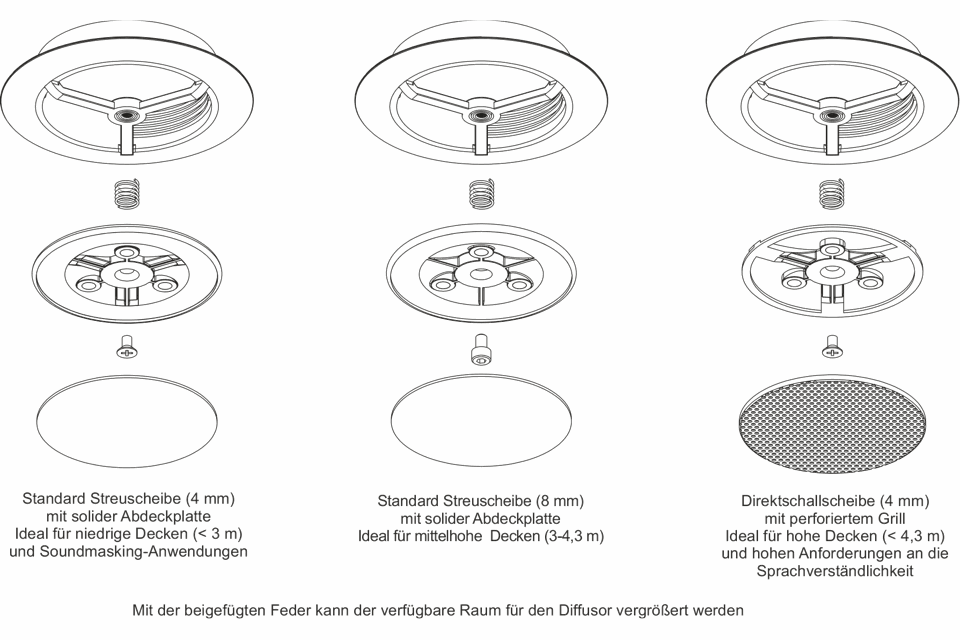

Die Schallstreuscheibe und ihre Abdeckung werden je nach Anwendung ausgewählt:

Atlas Sound SHS Installationsmöglichkeiten

Das Gehäuse wird durch die patentierte Schallstreuscheibe mit einem Durchmesser von 77 mm und durch einen Zierring akustisch geschlossen.

Atlas Sound SHS Explosionsdarstellung

Durch AtlasIEDs DesignLabTM lässt sich der SHS in alle Decken perfekt einpassen. Anhand eines Bildes oder eines Handmusters der Decke werden die genutzte Abdeckplatte und der Zierring mit einem UV-Drucker bedruckt.

Der Einbau ist denkbar einfach. Alle Teile sind in das Gehäuse integriert, inklusive der herausziehbaren Befestigungsschienen. Für die Schienen werden keine Schrauben benötigt. Der Installateur muss nur ein ca. 7 cm großes Loch in die Deckenplatte bohren, den Lautsprecher einsetzen und die passende Streuscheibe einschnappen lassen.

Merkmale

  • Kennschalldruckpegel von 90,5 dB
  • 70,7 V / 100 V- und 4 Ohm-Anwendungen
  • Unauffälliges Zweiwege-Design
  • Verschiedene Schall-Streuscheibe zur Auswahl für eine gleichmäßig breite Abdeckung
  • Akustisch geschlossenes Gehäuse für optimale Basswiedergabe
  • Ins Gehäuse integrierte, herausziehbare Schienen zur Befestigung
  • AtlasIEDs optionale DesignLabTM Farb-/Design-Anpassung zur unsichtbaren Installation in Decken
  • Zulassung nach UL 1480 und UL 2043

Technische Daten

Leistung:75 Watt kontinuierlich an 4 Ohm
Übertragerabgriffe:8, 16, 32 W / 100 V und 4 Ohm
Frequenzgang:100 Hz - 15 kHz (+/-5 dB) mit DSP-Korrektur (86 dB)
Empfindlichkeit (dB / 1 W / 1 m):90,5
Empfohlene Verstärkerleistung:120 W an 8 Ohm
Woofer:4" mit 1" Schwingspule
Hochtöner:20 mm mit 20 mm Schwingspule
Abstrahlung (V x H):130° x 130° koaxial (2 kHz Oktavband)
Befestigung:integrierte Deckenschienen, 1 Sicherheitsbefestigungspunkt
Optionales Zubehör:Deckenbrücke SHS-TB für besonders dünne Decken
Erweiterung SHS-EXT für besonders dicke Decken
Maße (H x B x T):323 mm x 323 mm x 100 mm
Versandmaße (H x B x T):400 mm x 545 mm x 165 mm
Netto-/Versandgewicht:4,69 kg / 5,83 kg
  • Atlas Sound Firmenlogo

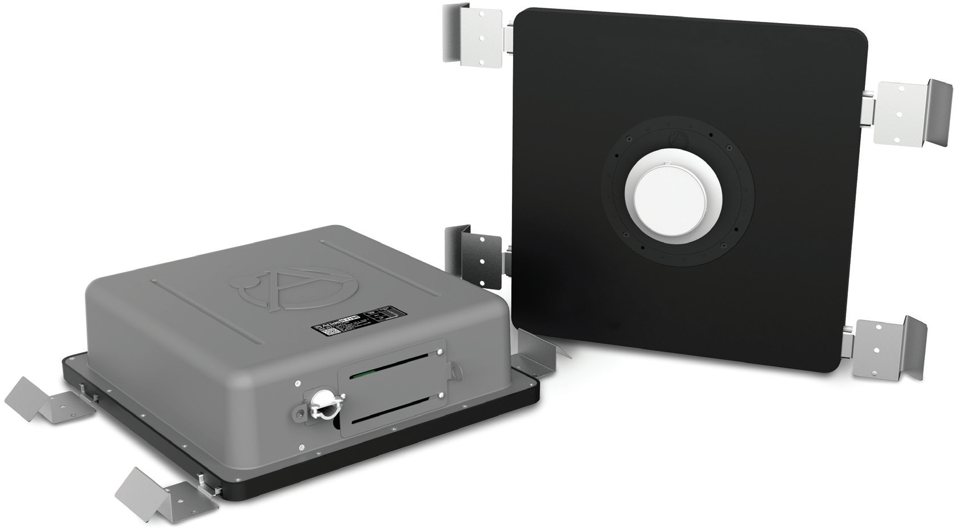

  • Atlas Sound SHS Kombi
