TSD-DAC2i®
Analog-Dante™-Konverter

Der AtlasIED TSD-DAC2i ist ein analoger PoE-2-Kanal-Vorverstärker, der analoge Audiosignale in digitales Dante™-Audio konvertiert. Der TSD-DAC2i kann für alle digitalen Analog-zu-Dante™ Geräte genutzt werden. Ideal ist die Nutzung mit WTSD Mixer-Anschlussfeldern von AtlasIED.

Die digitalen Dante™ Audiosignale können über IP-Netzwerke übertragen und in der Dante&#x2122 Controller Software geroutet werden.

Das TSD-DAC2i Dante™ Ein-/Ausgangsmodul bietet zwei analoge, symmetrische Line-Eingänge mit variablem Gain für Line-zu-Mic-Pegel. Anstehende Clipping-Signale und Netzwerk-Audio werden per LEDs angezeigt. Außerdem werden Spannungsversorgung und Daten angezeigt. Die Spannungsversorgung erfolgt über einen Netzwerk-PoE-Anschluss oder einen PoE-Spannungsinjektor.

Typische Anwendungen

  • Jedes Projekt, das eine Analog-Dante™-Schnittstelle benötigt

Merkmale

  • Digitale Dante™ Audio-Plattform
  • Symmetrischer analoger 2-Kanal-Line-Eingang (die zwei Kanäle können für zwei getrennte Zonen der WTSD-Mixer-Anschlussfelder genutzt werden
  • Einstellung Eingangsverstärkung -20dB bis +20dB
  • AUX-, Line- und Mikrofon-Pegel
  • LEDs: Clip, Netzwerk-Audio
  • PoE-gespeist
  • Montageplatte
  • Ideal mit WTSD Mixer-Anschlussfeldern von AtlasIED

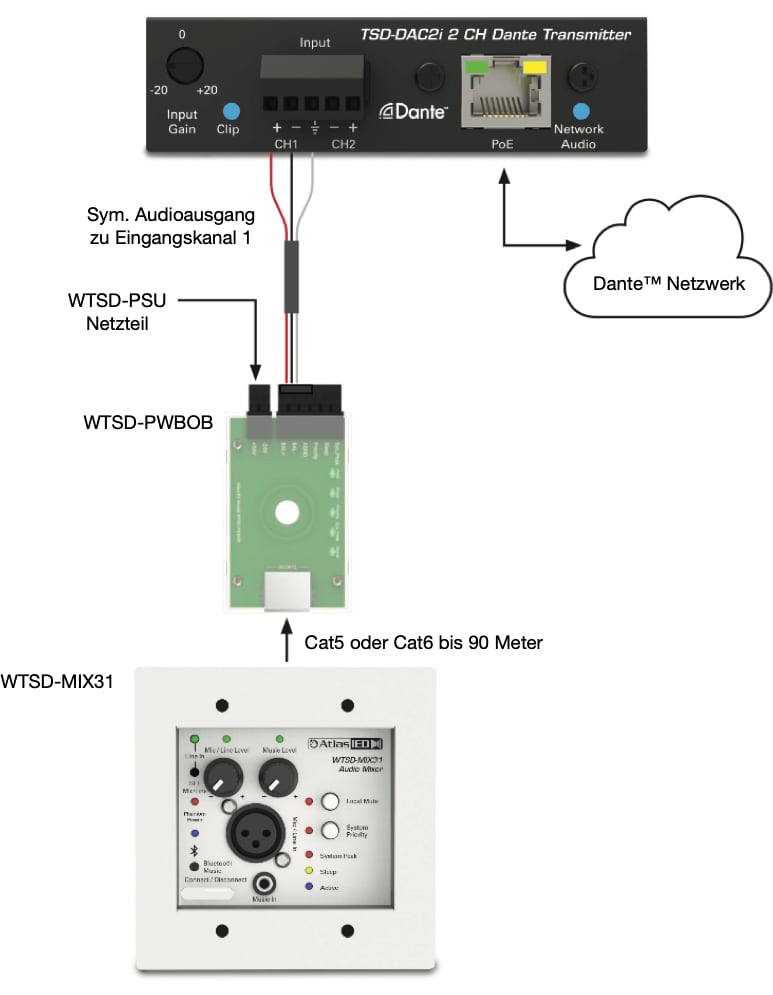

Anwendungsbeispiel mit Anschlussfeld WTSD-MIX31

AtlasIED TSD-DAC2i Anwendungsbeispiel

  • Atlas Sound Firmenlogo

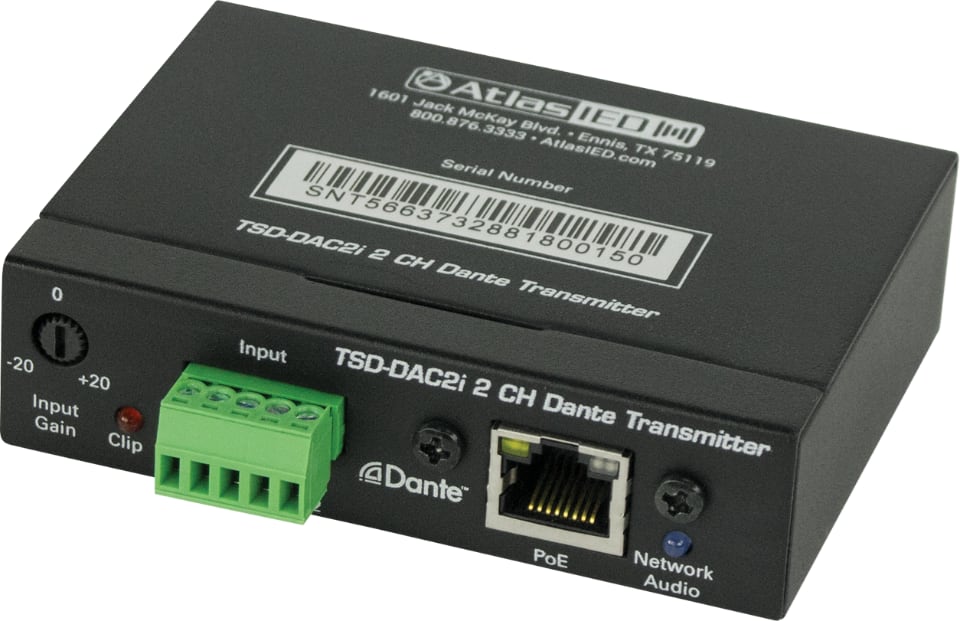

  • AtlasIED TSD-DAC2i Vorderansicht

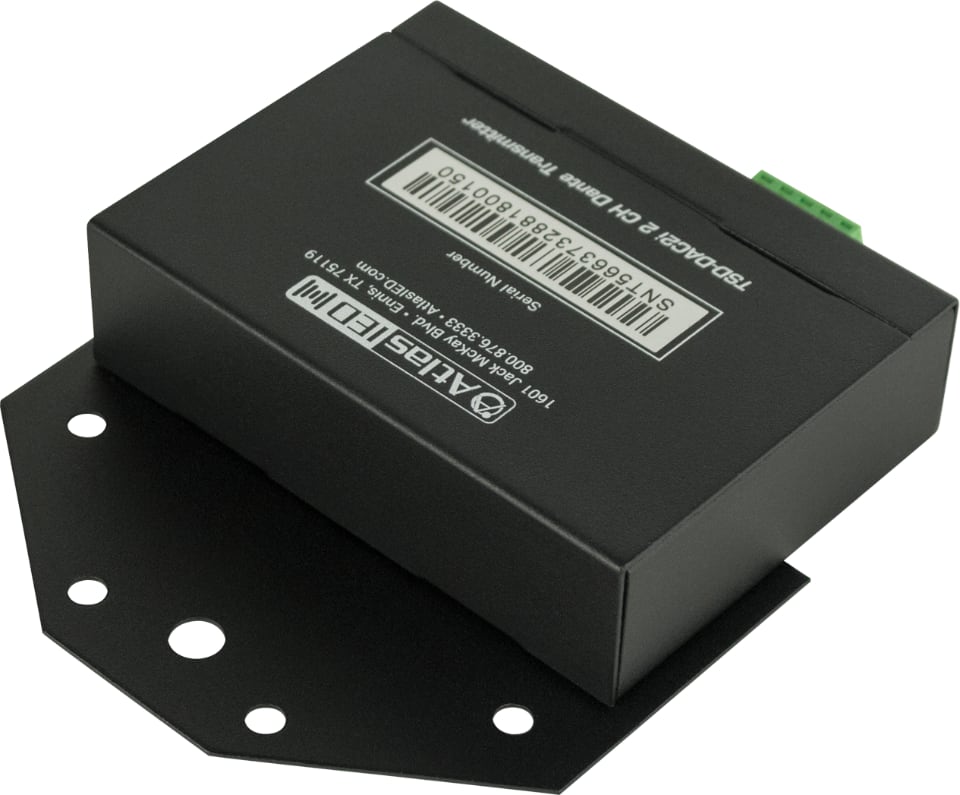

  • AtlasIED TSD-DAC2i Rückansicht
